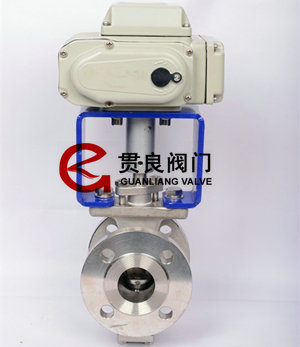

電動V型法蘭球閥
- 產品型號：QV947F,QV947H
- 產品結構：V型
- 產品壓力：PN16,PN25,PN40,PN64
- 產品材質：WCB,304,316
- 產品規格：DN15-DN500
聲 明：
產品描述中所有文字、數據、圖片僅供參考，實際型號由使用工況決定！如果您需要更詳細了解【電動V型法蘭球閥】的相關信息或索取相關資料，請聯系我們
電動V型法蘭球閥原理：
電動V型法蘭球閥QV947F/H是采用V型球閥及高性能電動執行器組成。電動V型調節球閥是一種由V型切口球面閥板在小開度范圍內貼著密封面旋轉而控制流體的角行程調節閥。V型切口球面板在增大調節比的同時，在截流時對密封環還有剪切作用，因此電動V型法蘭球閥適用于要求大調節比的控制系統，以及對含纖維質流體、料漿類流體的控制。流量特性近似等百分比。電動V型調節球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。同時允許壓差大，防堵性能好，適用介質廣，可以作為調節閥使用。
電動V型調節球閥技術參數：
電動V型法蘭球閥設計規范：
電動V型法蘭球閥QV947F/H是采用V型球閥及高性能電動執行器組成。電動V型調節球閥是一種由V型切口球面閥板在小開度范圍內貼著密封面旋轉而控制流體的角行程調節閥。V型切口球面板在增大調節比的同時，在截流時對密封環還有剪切作用，因此電動V型法蘭球閥適用于要求大調節比的控制系統，以及對含纖維質流體、料漿類流體的控制。流量特性近似等百分比。電動V型調節球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。同時允許壓差大，防堵性能好，適用介質廣，可以作為調節閥使用。
|
電動V型調節球閥QV947F/H特點： 1、具有彈性負荷壓力輔助密封座保證閥座與球芯自努至終的緊密接觸。 2、具有整體式的閥體結構，不存在產生潛在泄漏的可能。 3、具有等百分比特性，有很寬的控制范圍和特別穩定的控制過程。 4、閥座與球芯不會產生卡阻或脫離等問題，密封可靠，使用壽命長。 5、結構緊湊，體積小，可豎臥安裝等特點。 6、V型球閥采用可動金屬閥座密封性強。 7、引進德國技術設計結構簡單、重量輕、材料成本低。 |
 |
| 公稱通徑DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 額定流量系數Cv | 32 | 43 | 78 | 90 | 160 | 250 | 360 | 610 | 1120 | 1850 | 2950 | 3700 | 7195 | 11466 |
| 公稱壓力 | PN1.6、2.5、4.0、6.4MPa | |||||||||||||
| 強度試驗 | 2.4～9.6MPa | |||||||||||||
| 密封試驗 | 1.76～7.0MPa | |||||||||||||
| 流量特性 | 近似等百分比、直線特性 | |||||||||||||
| 閥板轉角（度） | 0°～至90°（可調） | |||||||||||||
| 允許泄漏量等級 |
軟密封：零泄露 硬密封：≤額定Cv×0.001% |
軟密封：VI微氣泡級，金屬密封：≤額定CV×0.065% | ||||||||||||
| 動作時間(S/90度） | 8.5～30 | 36～60 | ||||||||||||
| 可調節比 | 250:1 | 300:1 | ||||||||||||
| 基本誤差 | 全行程的≤±2% | |||||||||||||
| 回差 | 全行程的≤±2% | |||||||||||||
| 死區 | 全行程的≤0.8% | |||||||||||||
| 控制方式 | 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制) | |||||||||||||
電動V型法蘭球閥設計規范：
| 設計與制造 | GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
|---|---|
| 法蘭尺寸 | JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543 |
| 結構長度 | GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
| 檢驗與試驗 | JB/T 9092、API 598、GB/T13927 |
