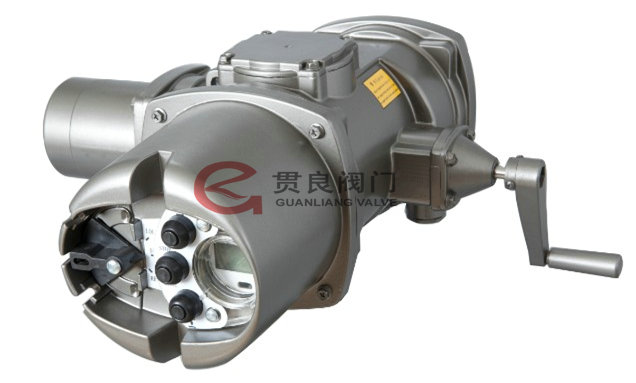

重慶川儀電動執行器-M系列電動執行機構
時間：2017-04-14 09:49:49 來源：貫良自控閥門 點擊：0次
重慶川儀M系列電動執行機構是自動控制系統中的終端控制單元儀表，通過就地或遠程的方式實現對閥門的開啟、關閉以及自動調節。其多回轉型適用于閘閥、截止閥、隔膜閥等；其部分回轉型適用于蝶閥、球閥和風門擋板等被調機構；其直線型適用于直通類的調節閥門。
M8500/M8600系列變頻型電動執行器是驅動終端控制單元(閥門，擋板等)的專用設備。本產品以美國微芯科技公司(Microchip Technology Inc.)的新一代內嵌DSP引擎的16位高性能單片機--dsPIC 數字信號控制器（簡稱DSC）為核心，采用當代先進的變頻控制技術，實現了理想的柔性起動和柔性定位控制，減少了機械沖擊。還具有過力矩、過熱等一系列自診斷、自保護功能，對閥門等終端調節機構具有優良的保護效果。采用變頻控制，定位過程中的速度和輸出力（矩）可靈活調節,實現了高精度定位且無過沖。起動電流接近電機的額定電流，為常規的開關控制起動電流的四分之一到八分之一，減少了對本機驅動器件和電機的沖擊，可靠性高。
重慶川儀M系列智能變頻電動裝置是具有國際一流品質、技術領先、功能強大的智能變頻執行機構。根據用戶要求，本產品還可具有紅外通信功能或符合profibus-DPV1協議的總線通信功能，可實現產品的數字通信控制、快速設置、遙控操作、故障診斷和信息采集。
M系列智能變頻電動執行機構
重慶川儀M系列智能變頻電動執行機構適用于位式控制、開關（脈沖）量控制、模擬量連續控制、及總線控制等場合，且具有隔爆型產品。規格系列齊全，控制模式適宜性廣，能更好地針對控制系統中不同要求，能為客戶提供優化配置成套的執行機構產品。
重慶川儀M系列電動裝置參數：
基本誤差 ±1%
回差 1%
死區 0.5%～10%
阻尼特性 無振蕩
環境溫度 -25℃～+70℃
相對濕度 ＜95%(無冷凝)
供電電源 380V（340V~440V），50Hz 3PH（優先選擇）或220V+10%/-15%，50Hz 1PH
模擬輸入 4～20mA d.c.
模擬輸出 0/4～20mA d.c.
數字輸入 四通道，E1～E4狀態"0":-3～+5V 狀態:"1": +12～+35V
數字輸出 4～7路開關量 A1～A4（A1～A7 Vmax=50V, Imax≤150mA,Imin≥1mA其中2（3）路常開 2（4）路常閉
防護等級 IP67(IP68可選)
重慶川儀M系列電動執行器特點：
1、數字化：電動執行機構的位移、速度、轉向傳感器采用無接觸式霍爾傳感器，分辯率高、 無磨損、壽命長、數字信號直接傳輸微處理器，傳感器精度高，抗干擾能力強，不受環境溫度的影響
2、智能化：位移、速度、轉矩(推力)等全方位微處理控制，完善的智能化動態監控、自處理確保設備安全運行
3、變頻控制：實現速度、力矩雙向可調、變速定位實現執行機構高精度、無過沖、使得閥門的使用壽命大大提高
4、現場總線：可配置Modbus或Profibus等現場總線
5、組態設置：具有紅外搖控、無線搖控、就地按鈕或PC電腦實現參數設置、控制和通訊。
6、隔爆性能：防爆等級為dⅡCT4（可選）
