氣動高真空球閥安裝說明和特點
時間：2017-04-14 11:48:07 來源：貫良自控閥門 點擊：0次

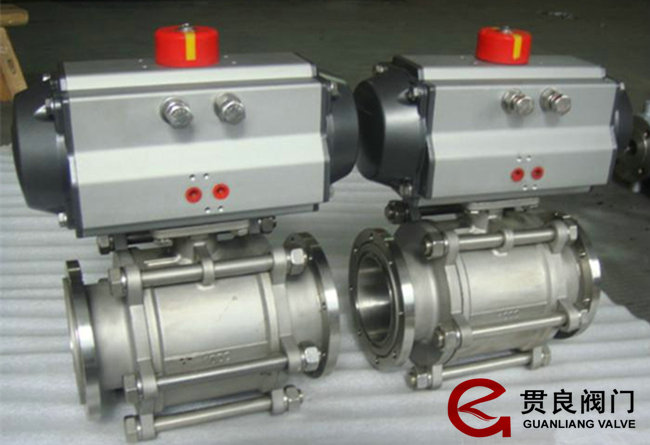

氣動高真空球閥是適用于真空系統中用來開啟或隔斷氣流的氣動閥門。該閥為直通式球閥，靠球面密封，因而既能用在真空狀態下，也能在低壓狀態下使用，并可任意位置安裝。氣動高真空球閥可選配反饋信號裝置及電氣閥門定位器。氣動高真空球閥是通過電磁換向閥改變氣路方向，控制執行氣缸來取驅動球閥，達到接通或切斷真空 ( 壓力 ) 系統管道中的介質流。 廣泛適用的工作介質為帶酸、堿性的氣體或液體等正、負壓力管道系統，符合GMP標準。
氣動高真空球閥安裝說明：
1、球閥前后管線已準備好。前后管道應同軸，兩法蘭密封面應平行。管道應能承受球閥的重量，否則管道上必須配有適當?shù)闹巍?br /> 2、把閥前后管線吹掃干凈，清除掉管道內的油污、焊渣和一切其它雜質。
3、核對球閥的標志，查明球閥完好無損。將閥全開全閉數次證實其工作正常。
4、拆去球閥兩端連接法蘭上的保護件。
5、檢查閥孔清除可能有的污物，然后清洗閥孔。閥座與球之間即使僅有微小顆粒的異物也可能會損傷閥座密封面。
6、把閥裝上管線。閥的任何一端都可裝在上游端。用手柄驅動的閥可安裝在管道上的任意位置。但帶有齒輪箱或氣動驅動器的球閥應直立安裝，即安裝在水平管道上，且驅動裝置處于管道上方。
7、閥法蘭與管線法蘭間按管路設計要求裝上密封墊。
8、法蘭上的螺栓需對稱、逐次、均勻擰緊。
9、連接氣動管線（采用氣動驅動器時）。
10、操作驅動器啟、閉球閥數次，應靈活無滯澀，證實其工作正常。
11、按管路設計要求對管道與球閥間的法蘭結合面進行密封性能檢查。
氣動高真空球閥的性能特點：
1、密封結構設計獨特，漏率可達到＜1×10-10Pa.M3/S，改變了球閥不能滿足高真空、超高真空的現狀；
2、開關扭矩小，配置氣動執行器小，工作穩定、可靠；
3、結構緊湊，重量輕，外形簡潔、美觀；
4、該閥既能適用高真空，又能適用一定的正壓力下使用；
5、由于球閥全通導，又能達到超高真空要求，所以 也能適用于加速器真空系統。
